Слайд 2УБЕЖИЩЕ, фортификационное (обычно заглублённое) герметичное сооружение, специально построенное или приспособленное для длительного
УБЕЖИЩЕ, фортификационное (обычно заглублённое) герметичное сооружение, специально построенное или приспособленное для длительного
![УБЕЖИЩЕ, фортификационное (обычно заглублённое) герметичное сооружение, специально построенное или приспособленное для длительного](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-1.jpg)
наибольшей работающей смены организаций, расположенных в зонах возможных сильных
разрушений и продолжающих свою деятельность в период мобилизации и военное время, а также работающей смены дежурного и линейного персонала организаций, обеспечивающих жизнедеятельность городов, отнесённых к группам по ГО, и организаций, отнесённых к категории особой важности по гражданской обороне; работников атомных станций и организаций, обеспечивающих функционирование и жизнедеятельность этих станций; нетранспортабельных больных, находящихся в учреждениях здравоохранения, расположенных в зоне возможных сильных разрушений, а также обслуживающего их медицинского персонала; трудоспособного населения городов, отнесённых к особой группе по ГО. Помещения У. подразделяются на основные и вспомогательные. К основным помещениям относятся помещения для укрываемых, пункты управления, медицинские пункты, а в У. лечебных учреждений - также операционно-перевязочные, предоперационно-стерилизационные. К вспомогательным помещениям относяся фильтровентиляционные помещения, санитарные узлы, помещение для защищённой дизельной электростанции, электрощитовая, помещения для хранения продовольствия, станция перекачки, баллонная, тамбур-шлюз, тамбур.
УБЕЖИЩЕ ГРАЖДАНСКОЙ ОБОРОНЫ, защитное сооружение гражданской обороны, обеспечивающее в течение определённого времени защиту укрываемых от воздействия поражающих факторов ядерного оружия и обычных средств поражения, биологических средств, отравляющих веществ, а также при необходимости от катастрофического затопления, аварийно опасных химических веществ, радиоактивных продуктов при разрушении ядерных энергоустановок, высоких температур и продуктов горения при пожаре. Создаются для работников наибольшей работающей смены организаций, расположенных в зонах возможных сильных разрушений и продолжающих свою деятельность в период мобилизации и военное время, а также работников работающей смены дежурного и линейного персонала организаций, обеспечивающих жизнедеятельность городов, отнесённых к группам по ГО, и организаций, отнесённых к категории особой важности по ГО; работников атомных станций и организаций, обеспечивающих функционирование и жизнедеятельность этих станций; нетранспортабельных больных, находящихся в учреждениях здравоохранения, расположенных в зонах возможных сильных разрушений, а также обслуживающего их медицинского персонала; трудоспособного населения городов, отнесённых к особой группе по ГО.
Слайд 3Классификация убежищ гражданской обороны
ПО ЗАЩИТНЫМ СВОЙСТВАМ
УБЕЖИЩА
ПО ВМЕСТИТЕЛЬНОСТИ
Малые до 150 человек
Средние 150-600 человек
Большие
Классификация убежищ гражданской обороны
ПО ЗАЩИТНЫМ СВОЙСТВАМ
УБЕЖИЩА
ПО ВМЕСТИТЕЛЬНОСТИ
Малые до 150 человек
Средние 150-600 человек
Большие
![Классификация убежищ гражданской обороны ПО ЗАЩИТНЫМ СВОЙСТВАМ УБЕЖИЩА ПО ВМЕСТИТЕЛЬНОСТИ Малые до](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-2.jpg)
ПО МЕСТУ РАСПОЛОЖЕНИЯ
Отдельно стоящие
Заглубленные
Полу- заглубленные
Встроенные
В подвальных этажах
В первых этажах
В метро- политене
Мелкого заложения
Глубокого заложения
В особых условиях
В северной строительной климатической зоне
На РОО, ХОО, ПВОО
В горных выработках
Угольных
Известковых
В естествен-ных полостях
Рудных
Соляных
Слайд 4УКРЫТИЯ, фортификационные сооружения, естественные средства и местные предметы, способные защитить людей, технику
УКРЫТИЯ, фортификационные сооружения, естественные средства и местные предметы, способные защитить людей, технику
![УКРЫТИЯ, фортификационные сооружения, естественные средства и местные предметы, способные защитить людей, технику](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-3.jpg)
УКРЫТИЯ ПРОСТЕЙШЕГО ТИПА, защитные сооружения (щели открытые и перекрытые, приспособленные погреба, подполья и др.), снижающие вероятность поражения укрываемых от прямого воздействия поражающих и вторичных факторов современных средств поражения, возводимые в угрожаемый период или в военное время по месту жительства, работы и скопления людей силами самого населения из местных и подручных строительных материалов. Вместимость У.п.т. – 10-40 человек. Планы и графики строительства У.п.т. увязываются с планами строительства быстровозводимых сооружений, а также с планами рассредоточения и эвакуации различных групп населения. Потребность в У.п.т. определяется органами исполнительной власти субъектов РФ для рабочих и служащих подведомственных предприятий, учреждений и организаций и населения, проживающего на данной территории; федеральными органами власти - для рабочих и служащих подведомственных им предприятий, учреждений и организаций. Исходя из этих потребностей, по заданиям органов местного самоуправления проектными организациями разрабатываются схемы размещения защитных сооружений в составе проектов (схем) планировки микрорайонов, кварталов в городах, населённых пунктов в сельской местности. На предприятиях, в учреждениях, организациях, жэках, дэзах, домоуправлениях разрабатываются схемы привязки У.п.т. и указания по производству работ для руководителей строительных бригад. В ходе практических мероприятий по подготовке населения к защите от чрезвычайных ситуаций осуществляется опытное приспособление и возведение защитных сооружений.
УКРЫТИЯ ПРОТИВОРАДИАЦИОННЫЕ, защитные сооружения ГО, обеспечивающие защиту людей от воздействия ионизирующих излучений.
УБЕЖИЩЕ (УКРЫТИЕ) БЫСТРОВОЗВОДИМОЕ, защитное сооружение, возводимое в короткие сроки в угрожаемый период или в военное время с применением сборных ограждающих конструкций и упрощённого внутреннего оборудования, производство которых организуется на местах.

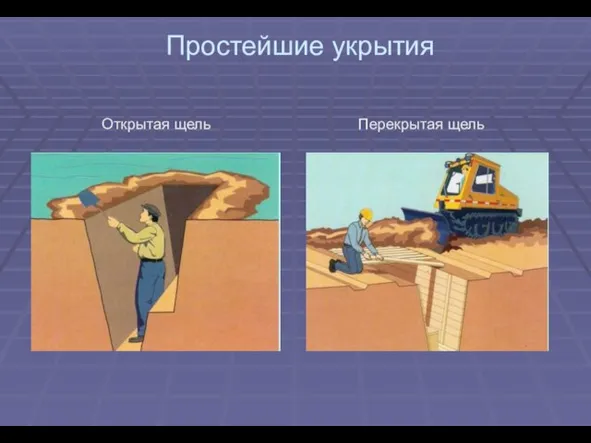

Слайд 5Классификация простейших укрытий
ПРОСТЕЙШИЕ УКРЫТИЯ
Щели
Траншеи
Отдельные укрытия
Укрытия от непогоды
Открытые
Перекрытые
Подвалы
Подполья
Навесы
Шалаши
Землянки
Классификация простейших укрытий
ПРОСТЕЙШИЕ УКРЫТИЯ
Щели
Траншеи
Отдельные укрытия
Укрытия от непогоды
Открытые
Перекрытые
Подвалы
Подполья
Навесы
Шалаши
Землянки
![Классификация простейших укрытий ПРОСТЕЙШИЕ УКРЫТИЯ Щели Траншеи Отдельные укрытия Укрытия от непогоды](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-4.jpg)
Слайд 6Классификация противорадиационных укрытий
По вместимости
5-50 человек
50 человек и более
ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЯ (ПРУ)
По защитным свойствам
Из
Классификация противорадиационных укрытий
По вместимости
5-50 человек
50 человек и более
ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЯ (ПРУ)
По защитным свойствам
Из
![Классификация противорадиационных укрытий По вместимости 5-50 человек 50 человек и более ПРОТИВОРАДИАЦИОННЫЕ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-5.jpg)
Из лесоматериалов
Из местных материалов
Быстровозводимые ПРУ
Естественные полости
Шахты
Пещеры
Горные выработки
Жилые
Производственные
Бытовые и административные
Помещения в цокольных и 1-х этажах
Подвалы и подполья в зданиях
Овощехрани-лища, и др. хранилища продуктов
Заглубленные гаражи, стоянки, коллекторы
Погреба, подвалы
Склады
Отдельно стоящие сооружения
По фонду помещений, приспосабливаемых под ПРУ
Естественная вентиляция
Вентиляция с механическим приводом
В укрытиях оборудованных в цокольных и 1-х этажах
В заглубленных укрытиях, вместимостью до 50 чел.
По обеспечению вентиляцией
Слайд 7Основные помещения
1 Помещение для укрываемых
2 Лункт управления
3 Медицинский пункт
Вспомогательные помещения
4 Фильтровентиляционное
Основные помещения
1 Помещение для укрываемых
2 Лункт управления
3 Медицинский пункт
Вспомогательные помещения
4 Фильтровентиляционное
![Основные помещения 1 Помещение для укрываемых 2 Лункт управления 3 Медицинский пункт](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-6.jpg)
5 Дизельная электростанция
6 Санитарный узел
7 Помещение для ГСМ и электрощитовая
8 Помещение для продовольствия
9 Вход с тамбуром
10 Аварийный выход с тамбуром
Убежища
Слайд 8Основные характеристики убежищ
Основные характеристики убежищ
![Основные характеристики убежищ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-7.jpg)
Слайд 9Оборудование убежищ
Система воздухоснабжения – должна обеспечить людей в убежище необходимым количеством воздуха
Оборудование убежищ
Система воздухоснабжения – должна обеспечить людей в убежище необходимым количеством воздуха
![Оборудование убежищ Система воздухоснабжения – должна обеспечить людей в убежище необходимым количеством](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-8.jpg)
РВ-радиоактивные вещества, ОВ-отравляющие вещества, БС-биологические средства
Слайд 10Система воздухоснабжения
ФВК-1
ПФП-1000(2 шт.)
ФПУ-200 (3 шт.)
ЭРВ-600/300(2шт.)
Клапаны
Тягонапоромер
ФВК-2
ПФП-1000(2 шт.)
ФПУ - 200 (3 шт.)
ЭРВ -
Система воздухоснабжения
ФВК-1
ПФП-1000(2 шт.)
ФПУ-200 (3 шт.)
ЭРВ-600/300(2шт.)
Клапаны
Тягонапоромер
ФВК-2
ПФП-1000(2 шт.)
ФПУ - 200 (3 шт.)
ЭРВ -
![Система воздухоснабжения ФВК-1 ПФП-1000(2 шт.) ФПУ-200 (3 шт.) ЭРВ-600/300(2шт.) Клапаны Тягонапоромер ФВК-2](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-9.jpg)
Клапаны
Тягонапоромер
РУ-150/6
ФГ-70
Общий вид фильтров -поглотителей ФПУ-200
Общий вид регенеративных патронов
Слайд 11Системы водоснабжения
Источники водоснабжения:
водопроводная сеть ( расход воды 2 л/сут и суточный
Системы водоснабжения
Источники водоснабжения:
водопроводная сеть ( расход воды 2 л/сут и суточный
![Системы водоснабжения Источники водоснабжения: водопроводная сеть ( расход воды 2 л/сут и](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-10.jpg)
1 укрываемого)
артезианские скважины или колодцы
аварийный запас воды ( не менее 3 л/сут на 1 укрываемого)
Подвесной бак аварийного
запаса воды
Вертикальный бак аварийного запаса волы
Слайд 12Источники электроснабжения
сеть города или предприятия
защищенный источник электроснабжения ( ДЭС )
Источники электроснабжения
сеть города или предприятия
защищенный источник электроснабжения ( ДЭС )
![Источники электроснабжения сеть города или предприятия защищенный источник электроснабжения ( ДЭС )](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-11.jpg)
Слайд 13Противорадиационное укрытие
Противорадиационное укрытие
![Противорадиационное укрытие](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-12.jpg)
Слайд 14Основные характеристики ПРУ
Основные характеристики ПРУ
![Основные характеристики ПРУ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-13.jpg)
Слайд 15Оборудование ПРУ
В ПРУ следует предусматривать естественную или вентиляцию с механическим побуждением
Естественная вентиляция
Оборудование ПРУ
В ПРУ следует предусматривать естественную или вентиляцию с механическим побуждением
Естественная вентиляция
![Оборудование ПРУ В ПРУ следует предусматривать естественную или вентиляцию с механическим побуждением](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/352938/slide-14.jpg)
Водоснабжение ПРУ проектируется, как правило, от наружной водопроводной сети населенных пунктов, эксплуатируемой по условиям мирного времени.
При отсутствии водопроводной сети - обеспечение водой из переносных баков из расчета 2л/сутки на 1 укрываемого
Канализование ПРУ, при наличии сети канализации осуществляют с устройством промывных уборных со сбросом сточных вод в канализационную систему.
При отсутствии канализации необходимо устройство пудр-клозетов или выгребов с возможностью очистки
Электроснабжение ПРУ осуществляется от внешних сетей города, предприятия или населенного пункта, аварийное от аккумуляторных батарей, фонариков и ручных( вело )генераторов
