Пример выполнения домашней работы

Создание модели
Компьютерная графика

Начертить опорный крест ( Прямая)
Проекционное черчение

Определить центры проекций ( Прямая)
Проекционное черчение

Сформировать каркас ( Подобие (Смещение))
Проекционное черчение

Сформировать каркас ( Подобие (Смещение))
Проекционное черчение

Сформировать каркас ( Подобие (Смещение))
Проекционное черчение

Начертить необходимые окружности ( окружность)
Проекционное черчение

Построение линии пересечения призмы с цилиндром ( Прямая)
Проекционное черчение

Построение разреза на главном виде ( Прямая)
Проекционное черчение

Построение разреза на виде слева ( Прямая)
Проекционное черчение

Обводка контура детали ( Полилиния)
Проекционное черчение

Обводка контура разрезов ( Полилиния)
Проекционное черчение

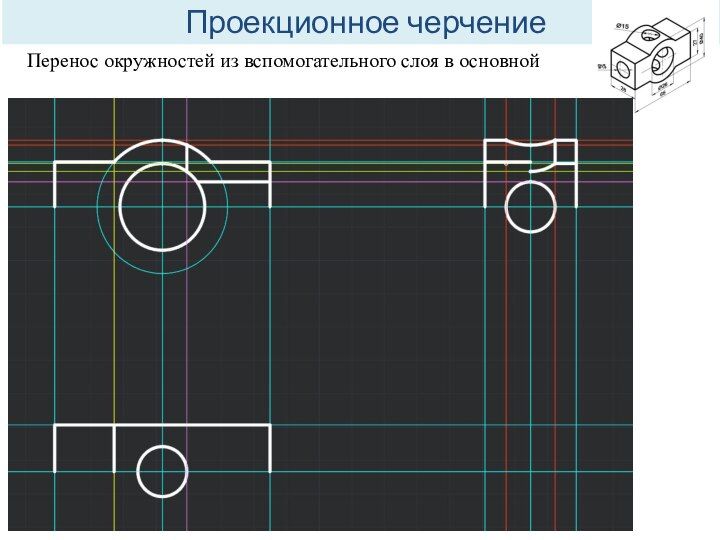

Перенос окружностей из вспомогательного слоя в основной
Проекционное черчение

Выключить слой построение и отрисовать осевые линии ( Отрезок)
Проекционное черчение

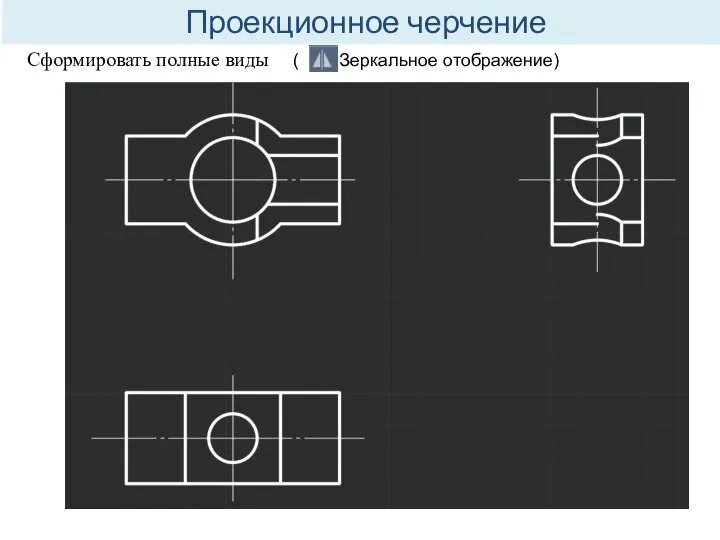

Сформировать полные виды ( Зеркальное отображение)
Проекционное черчение

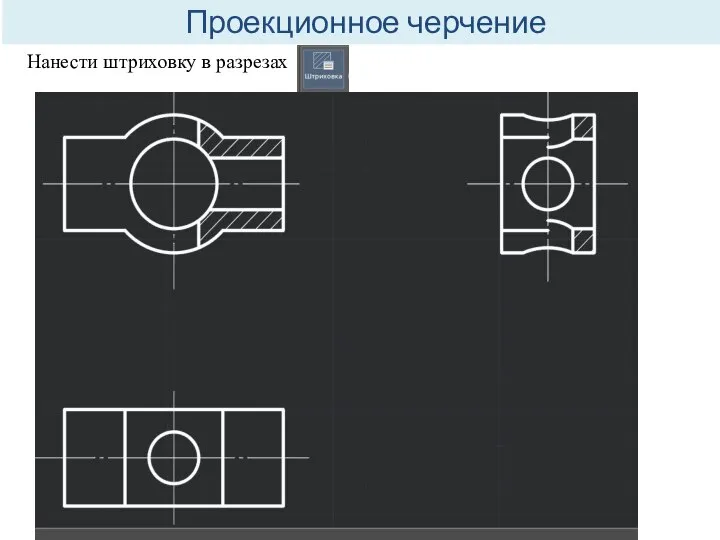

Нанести штриховку в разрезах
Проекционное черчение

Проставить размеры
Проекционное черчение

Проекционное черчение
ДЛЯ ОФОРМЛЕНИЯ ЧЕРТЕЖА ПЕРЕЙТИ
ИЗ ПРОСТРАНСТВА МОДЕЛИ В ПРОСТРАНСТВО ЛИСТА, ВЫБИРАЯ
НЕОБХОДИМЫЙ ФОРМАТ ЛИСТА

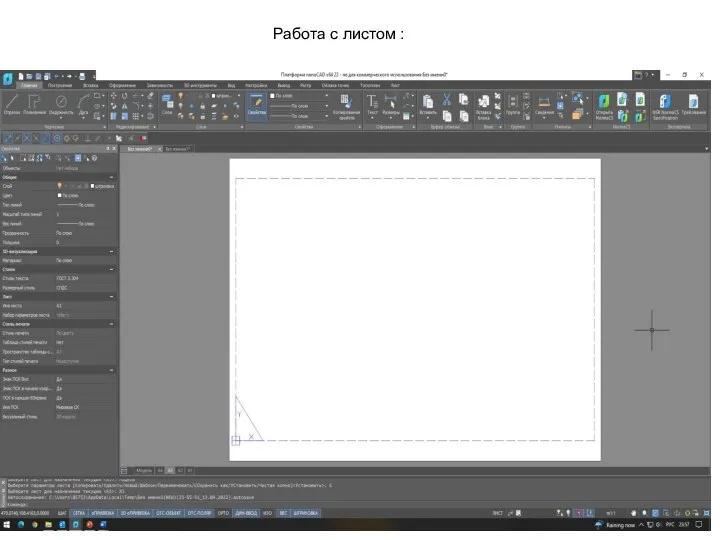

Работа с листом :

Вызвать диспетчер параметра листов
(нажав правой кнопкой мышки на формат). Выбрать - редактировать

Выбрать встроенный PDF принтер для скрытия границ печати
(встроенный PDF принтер - виртуальный, поэтому границы скрываются )

Для вставки рамки с основной надписью:
1. открыть вкладку настройка и выбирать инструменты

2. Из открывшегося каталога блоков, выбрать Форматы ЕСКД, А3Г (горизонтальный)
3. Привязать рамку к углу листа с помощью объектной привязки

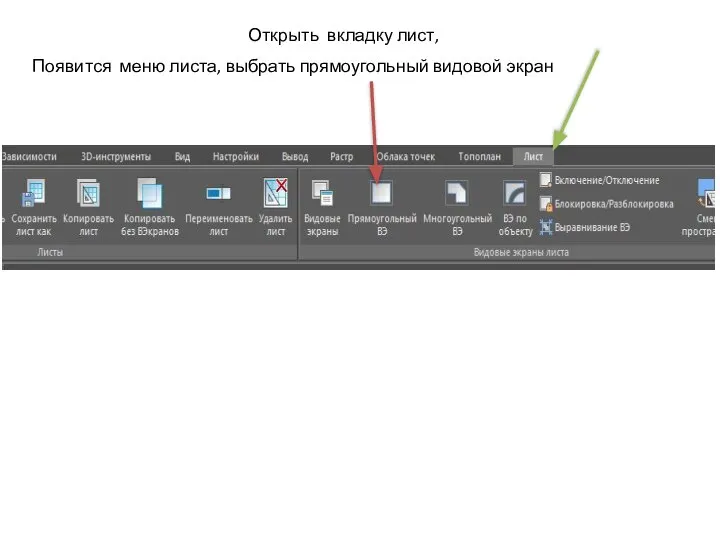

Открыть вкладку лист,
Появится меню листа, выбрать прямоугольный видовой экран

плавающие
Неперекрывающиеся
(пространство модели)
(пространство листа)
ПВЭ = графический объект
Видовые экраны

В пространстве модели
В пространстве листа
Плавающий видовой экран
