Общие принципы организации и работы компьютеров. Лекция №4

Содержание

Слайд 2

Компьютер (англ. computer — вычислитель) представляет собой программируемое электронное устройство, способное обрабатывать

Компьютер (англ. computer — вычислитель) представляет собой программируемое электронное устройство, способное обрабатывать
данные и производить вычисления, а также выполнять другие задачи манпулирования символами.
Основу компьютеров образует аппаратура (HardWare), построенная, в основном, с использованием электронных и электромеханических элементов и устройств. Принцип действия компьютеров состоит в выполнении программ (SoftWare) — заранее заданных, четко определённых последовательностей арифметических, логических и других операций.

Слайд 3

Любая компьютерная программа представляет собой последовательность отдельных команд.
Команда — это описание операции,

Любая компьютерная программа представляет собой последовательность отдельных команд. Команда — это описание
которую должен выполнить компьютер. Как правило, у команды есть свой код (условное обозначение), исходные данные (операнды) и результат.
Например, у команды "сложить два числа" операндами являются слагаемые, а результатом — их сумма. А у команды "стоп" операндов нет, а результатом является прекращение работы программы.
Результат команды вырабатывается по точно определенным для данной команды правилам, заложенным в конструкцию компьютера.

Слайд 4

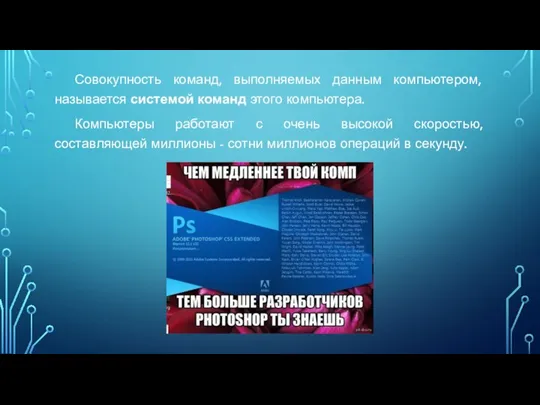

Совокупность команд, выполняемых данным компьютером, называется системой команд этого компьютера.
Компьютеры работают с

Совокупность команд, выполняемых данным компьютером, называется системой команд этого компьютера. Компьютеры работают
очень высокой скоростью, составляющей миллионы - сотни миллионов операций в секунду.

Слайд 5

Разнообразие современных компьютеров очень велико. Но их структуры основаны на общих логических

Разнообразие современных компьютеров очень велико. Но их структуры основаны на общих логических
принципах, позволяющих выделить в любом компьютере следующие главные устройства:
память (запоминающее устройство, ЗУ), состоящую из перенумерованных ячеек;
процессор, включающий в себя устройство управления (УУ) и арифметико-логическое устройство (АЛУ);
устройство ввода;
устройство вывода.
Эти устройства соединены каналами связи, по которым передается информация.
Основные устройства компьютера и связи между ними представлены на схеме. Жирными стрелками показаны пути и направления движения информации, а простыми стрелками — пути и направления передачи управляющих сигналов.

Слайд 6

ОБЩАЯ СХЕМА КОМПЬЮТЕРА

ОБЩАЯ СХЕМА КОМПЬЮТЕРА

Слайд 7

Функции памяти:
приём информации из других устройств;
запоминание информации;
выдача информации по

Функции памяти: приём информации из других устройств; запоминание информации; выдача информации по
запросу в другие устройства машины.
Функции процессора:
обработка данных по заданной программе путем выполнения арифметических и логических операций;
программное управление работой устройств компьютера.

Слайд 8

Та часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а другая

Та часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а другая
его часть, выполняющая функции управления устройствами, называется устройством управления (УУ).
Обычно эти два устройства выделяются чисто условно, конструктивно они не разделены.

Слайд 9

СХЕМА ПРОЦЕССОРА

Кэш (англ. cache, от фр. cacher — «прятать»; произносится — «кэш»)

СХЕМА ПРОЦЕССОРА Кэш (англ. cache, от фр. cacher — «прятать»; произносится —
— промежуточный буфер
с быстрым доступом к нему, содержащий информацию, которая может быть запрошена с наибольшей вероятностью. Доступ к данным в кэше осуществляется быстрее, чем выборка исходных данных из более медленной памяти или удалённого источника, однако её объём существенно ограничен по сравнению с хранилищем исходных данных.

Слайд 10

В составе процессора имеется ряд специализированных дополнительных ячеек памяти, называемых регистрами.
Регистр выполняет

В составе процессора имеется ряд специализированных дополнительных ячеек памяти, называемых регистрами. Регистр
функцию кратковременного хранения числа или команды. Над содержимым некоторых регистров специальные электронные схемы могут выполнять некоторые манипуляции. Например, "вырезать" отдельные части команды для последующего их использования или выполнять определенные арифметические операции на числами.
Основным элементом регистра является электронная схема, называемая триггером, которая способна хранить одну двоичную цифру (разряд).

Слайд 11

Термин триггер происходит от английского слова trigger — защёлка, спусковой крючок. Для обозначения этой схемы в

Термин триггер происходит от английского слова trigger — защёлка, спусковой крючок. Для
английском языке чаще употребляется термин flip-flop, что в переводе означает "хлопанье". Это звукоподражательное название электронной схемы указывает на её способность почти мгновенно переходить ("перебрасываться") из одного электрического состояния в другое и наоборот.
Триггер — это электронная схема, широко применяемая в регистрах компьютера для надёжного запоминания одного разряда двоичного кода. Триггер имеет два устойчивых состояния, одно из которых соответствует двоичной единице, а другое — двоичному нулю.

Слайд 12

Регистр представляет собой совокупность триггеров, связанных друг с другом определённым образом общей

Регистр представляет собой совокупность триггеров, связанных друг с другом определённым образом общей
системой управления.
Существует несколько типов регистров, отличающихся видом выполняемых операций.
Некоторые важные регистры имеют свои названия, например:
сумматор — регистр АЛУ, участвующий в выполнении каждой операции;
счетчик команд — регистр УУ, содержимое которого соответствует адресу очередной выполняемой команды; служит для автоматической выборки программы из последовательных ячеек памяти;
регистр команд — регистр УУ для хранения кода команды на период времени, необходимый для ее выполнения. Часть его разрядов используется для хранения кода операции, остальные — для хранения кодов адресов операндов.
