Слайд 2Несколько слов о поиске…
Если вы понимаете прохождение сигнала при поиске кабеля ,
![Несколько слов о поиске… Если вы понимаете прохождение сигнала при поиске кабеля](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-1.jpg)
поиск повреждения Вам тоже будет понятен.

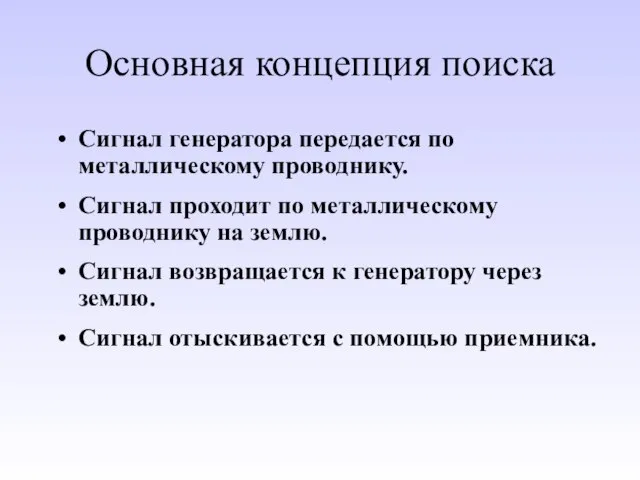

Слайд 3Основная концепция поиска
Сигнал генератора передается по металлическому проводнику.
Сигнал проходит по металлическому проводнику
![Основная концепция поиска Сигнал генератора передается по металлическому проводнику. Сигнал проходит по](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-2.jpg)
на землю.
Сигнал возвращается к генератору через землю.
Сигнал отыскивается с помощью приемника.
Слайд 5Искомый кабель
Обратный проводник = ЗЕМЛЯ
![Искомый кабель Обратный проводник = ЗЕМЛЯ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-4.jpg)
Слайд 6Для поиска кабеля
НЕОБХОДИМО
место где проводник соприкасается с землей.
(для образования замкнутого контура)
![Для поиска кабеля НЕОБХОДИМО место где проводник соприкасается с землей. (для образования замкнутого контура)](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-5.jpg)
Слайд 7Первый шаг при поиске повреждения:
ИЗОЛИРОВАТЬ
![Первый шаг при поиске повреждения: ИЗОЛИРОВАТЬ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-6.jpg)
Слайд 8Изолировать поврежденный проводник
![Изолировать поврежденный проводник](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-7.jpg)
Слайд 9Повреждение становится местом контакта с землей
![Повреждение становится местом контакта с землей](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-8.jpg)
Слайд 11Зона определения
Эквивалентные “бассейны”
![Зона определения Эквивалентные “бассейны”](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-10.jpg)
Слайд 12Величина сопротивления повреждения определяет размер зоны определения.
![Величина сопротивления повреждения определяет размер зоны определения.](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-11.jpg)
Слайд 13Чем меньше сопротивление тем больше повреждение.
Чем больше повреждение тем больше зона определения.
![Чем меньше сопротивление тем больше повреждение. Чем больше повреждение тем больше зона определения.](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-12.jpg)
Слайд 14Большое повреждение, низкое сопротивление, большая зона определения
Легкое повреждение, высокое сопротивление, небольшая зона
![Большое повреждение, низкое сопротивление, большая зона определения Легкое повреждение, высокое сопротивление, небольшая зона определения](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-13.jpg)
определения
Слайд 15Измерьте величину повреждения
Off
On
Dynatel
T M
2273
Output Level
Trace
![Измерьте величину повреждения Off On Dynatel T M 2273 Output Level Trace](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-14.jpg)
Слайд 16Генератор в режим поиска повреждения
![Генератор в режим поиска повреждения](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-15.jpg)
Слайд 17Генератор в режим поиска повреждения
Две частоты поиска мигают на дисплее генератора
![Генератор в режим поиска повреждения Две частоты поиска мигают на дисплее генератора](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-16.jpg)
Слайд 18Измерение сигнала и штырь заземления
Расстояние
Один раствор
рамки
Сохраните показания
![Измерение сигнала и штырь заземления Расстояние Один раствор рамки Сохраните показания](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-17.jpg)
Слайд 19Стрелка указывает что повреждение находится ближе к ножке с зеленой меткой
Повреждение
![Стрелка указывает что повреждение находится ближе к ножке с зеленой меткой Повреждение](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-18.jpg)
Слайд 22Уточнение повреждения
Обе стрелки горят
Разверните рамку на 900
Уточните снова
Разверните рамку на 900 и
![Уточнение повреждения Обе стрелки горят Разверните рамку на 900 Уточните снова Разверните](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/404669/slide-21.jpg)
уточните снова
3600 уточнение
Уровень сигнала должен отличаться не более чем на 12 dB от первоначального измерения.
