Презентация на тему Модуль GraphABC

Содержание

Слайд 1

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Графика в PascalABC

Введение Граф. примитивы Цвет--стиль Текст Литература Графика в PascalABC

Слайд 2

Подключение дополнительных
библиотек

Для работы в графическом режиме необходимо подключение модуля

GraphABC.
Первой инструкцией программы должна быть инструкция
uses GraphABC;

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Подключение дополнительных библиотек Для работы в графическом режиме необходимо подключение модуля GraphABC.

Слайд 3

Графический режим

Графический экран PasсalABC (по умолчанию) содержит 640 точек по

горизонтали и 400 точек по вертикали.

Начало отсчета – левый верхний угол экрана

400 точек

640 точек

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

(0;0)

х

у

Графический режим Графический экран PasсalABC (по умолчанию) содержит 640 точек по горизонтали

Слайд 4

Управление экраном

SetWindowWidth(w) –
Устанавливает ширину графического окна;

SetWindowHeight(h) -
Устанавливает

высоту графического окна;

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Управление экраном SetWindowWidth(w) – Устанавливает ширину графического окна; SetWindowHeight(h) - Устанавливает высоту

Слайд 5

Очистка графического окна

ClearWindow; - очищает графическое окно белым цветом.
ClearWindow(color); -

очищает графическое окно указанным цветом.

program clear;
uses GraphABC;
begin
ClearWindow;
ClearWindow(clMoneyGreen);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Очистка графического окна ClearWindow; - очищает графическое окно белым цветом. ClearWindow(color); -

Слайд 6

Графические примитивы

Точка
Линия
Прямоугольник
Окружность
Эллипс
Сектор
Дуга

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Графические примитивы Точка Линия Прямоугольник Окружность Эллипс Сектор Дуга Введение Граф. примитивы Цвет--стиль Текст Литература

Слайд 7

Точка

SetPixel(x,y,color) - Закрашивает один пиксел с координатами (x,y) цветом color

program

tochka;
uses GraphABC;
begin
SetPixel(300,200,clred);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

(300, 200)

Точка SetPixel(x,y,color) - Закрашивает один пиксел с координатами (x,y) цветом color program

Слайд 8

Линии

LineTo(x,y) - рисует отрезок от текущего положения пера до точки

(x,y); координаты пера при этом также становятся равными (x,y).

Program liniay;
uses GraphABC;
begin LineTo(300,200);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Линии LineTo(x,y) - рисует отрезок от текущего положения пера до точки (x,y);

Слайд 9

Линии

Line(x1,y1,x2,y2) - рисует отрезок с началом в точке (x1,y1) и

концом в точке (x2,y2).

Program liniay;
uses GraphABC;
begin
line(100,50,500,250);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Линии Line(x1,y1,x2,y2) - рисует отрезок с началом в точке (x1,y1) и концом

Слайд 10

Используемые цвета

Random(16777215) – случайный цвет из всей палитры цветов Паскаля

Введение

Граф.

примитивы

Цвет--стиль

Текст

Литература

Используемые цвета Random(16777215) – случайный цвет из всей палитры цветов Паскаля Введение

Слайд 11

Цвет линии

SetPenColor(color) - устанавливает цвет пера, задаваемый параметром color.

Program liniay;
uses

GraphABC;
begin
setpencolor(clred);
line(30,30,400,350);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Цвет линии SetPenColor(color) - устанавливает цвет пера, задаваемый параметром color. Program liniay;

Слайд 12

Толщина линии

SetPenWidth(n) - устанавливает ширину (толщину) пера, равную n пикселям.


Program liniay;
uses GraphABC;
begin
setpenwidth(20);
setpencolor(clred);
line(30,30,400,350);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Толщина линии SetPenWidth(n) - устанавливает ширину (толщину) пера, равную n пикселям. Program

Слайд 13

Треугольник

Рисуется процедурами
Line(x1,y1,x2,y2); LineTo(x,y);

Program treugolnik;
uses GraphABC;
begin
setpenwidth(20);
setpencolor(clred);
line(300,100,500,300);

lineto(100,300);
lineto(300,100);
floodfill(300,200,clgreen);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Треугольник Рисуется процедурами Line(x1,y1,x2,y2); LineTo(x,y); Program treugolnik; uses GraphABC; begin setpenwidth(20); setpencolor(clred);

Слайд 14

Прямоугольник

Rectangle(x1,y1,x2,y2) - рисует прямоугольник, заданный координатами противоположных вершин (x1,y1) и

(x2,y2).

Program pryamougolnik;
uses GraphABC;
begin
Rectangle(50,50,200,200);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Прямоугольник Rectangle(x1,y1,x2,y2) - рисует прямоугольник, заданный координатами противоположных вершин (x1,y1) и (x2,y2).

Слайд 15

Заливка цветом

FloodFill(x,y,color) - заливает область одного цвета цветом color, начиная

с точки (x,y).

Program pryamougolnik;
uses GraphABC;
begin
Rectangle(50,50,200,200);
FloodFill(100,100,clBlue);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Заливка цветом FloodFill(x,y,color) - заливает область одного цвета цветом color, начиная с

Слайд 16

Цвет и толщина контура

Задаются процедурами
SetPenWidth(w);
SetPenColor(color);

Program pryamougolnik;
uses GraphABC;
begin
SetPenColor(clred);

SetPenWidth(20);
Rectangle(50,50,200,200);
FloodFill(100,100,clBlue);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Цвет и толщина контура Задаются процедурами SetPenWidth(w); SetPenColor(color); Program pryamougolnik; uses GraphABC;

Слайд 17

Окружность

Circle(x,y,r) - рисует окружность с центром в точке (x,y) и

радиусом r.

Program circle;
uses GraphABC;
begin
Circle(500,200,100);
FloodFill(500,200,clred);
end.

x1,y1

r

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Окружность Circle(x,y,r) - рисует окружность с центром в точке (x,y) и радиусом

Слайд 18

Эллипс

Ellipse(x1,y1,x2,y2) - рисует эллипс, заданный своим описанным прямоугольником с координатами

противоположных вершин.

Program oval;
uses GraphABC;
begin
Ellipse(50,50,200,350);
FloodFill(50+100,50+100,clred);
Ellipse(250,150,550,300);
FloodFill(250+100,150+100,clBlue);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Эллипс Ellipse(x1,y1,x2,y2) - рисует эллипс, заданный своим описанным прямоугольником с координатами противоположных

Слайд 19

Дуга окружности

Arc(x,y,r,a1,a2) - рисует дугу окружности с центром в точке

(x,y) и радиусом r, заключенной между двумя лучами, образующими углы a1 и a2 с осью OX (a1 и a2 – вещественные, задаются в градусах и отсчитываются против часовой стрелки).

Program duga;
uses GraphABC;
Begin
SetPenWidth(10);
Arc(300,250,150,45,135);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Дуга окружности Arc(x,y,r,a1,a2) - рисует дугу окружности с центром в точке (x,y)

Слайд 20

Сектор

Pie(x,y,r,a1,a2) - рисует сектор окружности, ограниченный дугой (параметры процедуры имеют

тот же смысл, что и в процедуре Arc).

Program sector;
uses GraphABC;
begin
Pie(300,200,100,0,90);
FloodFill(310,190,clpink);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Сектор Pie(x,y,r,a1,a2) - рисует сектор окружности, ограниченный дугой (параметры процедуры имеют тот

Слайд 21

Вывод текста в графическое окно

TextOut(x,y,’строка’); - выводит строку текста в

позицию (x,y) (точка (x,y) задает верхний левый угол прямоугольника, который будет содержать текст).

Program text;
uses GraphABC;
begin
TextOut(100,30,'Квадрат');
Rectangle(50,50,200,200);
FloodFill(55,55,clBlue);
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Вывод текста в графическое окно TextOut(x,y,’строка’); - выводит строку текста в позицию

Слайд 22

Действия со шрифтом

SetFontName(‘name’) – устанавливает наименование шрифта.
SetFontColor(color) - устанавливает цвет

шрифта.
SetFontSize(sz) – устанавливает размер шрифта в пунктах.
SetFontStyle(fs) - устанавливает  стиль шрифта.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Действия со шрифтом SetFontName(‘name’) – устанавливает наименование шрифта. SetFontColor(color) - устанавливает цвет

Слайд 23

Название шрифта

По умолчанию установлен шрифт, имеющий наименование MS Sans Serif.


Наиболее распространенные шрифты – это Times, Arial и Courier New.
Наименование шрифта можно набирать без учета регистра.
Пример:
SetFontName(‘Times’);

Введение

Граф.
примитивы

Цвет--стиль

Операторы

Практика

Название шрифта По умолчанию установлен шрифт, имеющий наименование MS Sans Serif. Наиболее

Слайд 24

Стиль шрифта

Задается именованными константами:

fsNormal – обычный;
fsBold – жирный;
fsItalic

– наклонный;
fsBoldItalic – жирный наклонный;
fsUnderline – подчеркнутый;
fsBoldUnderline – жирный подчеркнутый;
fsItalicUnderline – наклонный подчеркнутый;
fsBoldItalicUnderline – жирный наклонный подчеркнутый.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Стиль шрифта Задается именованными константами: fsNormal – обычный; fsBold – жирный; fsItalic

Слайд 25

Стиль шрифта

Program text;
uses GraphABC;
Begin
SetFontName('Arial');
SetFontSize(20);
SetFontColor(clRed);
TextOut(10,10,'обычный');
SetFontStyle(fsItalic);
SetFontColor(clBlue);

TextOut(10,50,'наклонный');
SetFontStyle(fsBold);
SetFontColor(clpink);
TextOut(10,90,'жирный');
SetFontStyle(fsUnderline);
SetFontColor(clblue);
TextOut(10,130,'подчеркнутый');
SetFontStyle(fsBoldItalicUnderline);
SetFontColor(clred);
TextOut(10,170,'жирный, наклонный, подчеркнутый');
end.

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Стиль шрифта Program text; uses GraphABC; Begin SetFontName('Arial'); SetFontSize(20); SetFontColor(clRed); TextOut(10,10,'обычный'); SetFontStyle(fsItalic);

Слайд 26

Пример 1

Пример

Введение

Граф.
примитивы

Цвет--стиль

Текст

Литература

Пример 1 Пример Введение Граф. примитивы Цвет--стиль Текст Литература

Слайд 27

Программа

Программа

Слайд 28

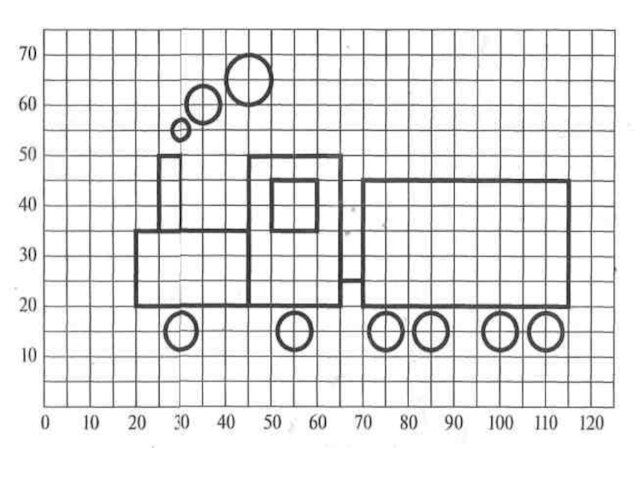

Упражнения

Упражнения
