Слайд 2Введение
IDEF3 отражает поведенческие аспекты SADT-моделей. Если методика IDEF0 связана с функциональными аспектами
![Введение IDEF3 отражает поведенческие аспекты SADT-моделей. Если методика IDEF0 связана с функциональными](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-1.jpg)
и отвечает на вопросы «Что делает система», то IDEF3 – модель отвечает на вопрос «Каким образом это система делает». Языком IDEF3 является язык диаграмм, помогающий разработчику наглядно представить моделируемые процессы. При этом в используются два типа описаний: процессно-ориентированные и объектно-ориентированные.
Слайд 3Словарь терминов(глоссарий)
Процессно-ориентированная технология - технология описания моделей в виде последовательности операций
Объектно-ориентированная технология
![Словарь терминов(глоссарий) Процессно-ориентированная технология - технология описания моделей в виде последовательности операций](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-2.jpg)
- технология описания моделей в виде диаграмм перехода состояний, характерных для конечно-автоматных моделей.
Слайд 4Разработка IDEF3 -модели
Цель моделирования – формулировка процессов функционирования модели.
Построение IDEF -
![Разработка IDEF3 -модели Цель моделирования – формулировка процессов функционирования модели. Построение IDEF](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-3.jpg)
диаграмм – с иерархией и лаконичным описанием функций.
Слайд 5Пример IDEF3
Процессно-ориентированная диаграмма:
- Операции (функции) показаны прямоугольниками с горизонтальной чертой,
Горизонтальная черта отделяет
![Пример IDEF3 Процессно-ориентированная диаграмма: - Операции (функции) показаны прямоугольниками с горизонтальной чертой,](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-4.jpg)
верхнюю секцию- название функции от нижней секции – номер функции,
связи, отображающие последовательность операций, изображаются последовательными линиями стрелками,
Для указания разветвлений и слияния связей (перекрестков используют квадраты логических функций – И (&), ИЛИ (O), Исключающие ИЛИ (X),
Данные функции означают, что последующая функция выполняется после окончания всех (&), некоторых (O) или только одной из входных операций(X).
Слайд 6Пример IDEF3
IDEF3- диаграмма последовательности операций
Выбрать структуру
Выбрать параметры
Изменить модель
3
1
2
Х
![Пример IDEF3 IDEF3- диаграмма последовательности операций Выбрать структуру Выбрать параметры Изменить модель 3 1 2 Х](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-5.jpg)
Слайд 7Пример IDEF3
IDEF3- диаграмма перехода состояний
2
1
3
Проектирование
Изготовление
Контроль
ТЗ
Проект
Изделие
![Пример IDEF3 IDEF3- диаграмма перехода состояний 2 1 3 Проектирование Изготовление Контроль ТЗ Проект Изделие](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-6.jpg)
Слайд 8Пример IDEF3
Объектно-ориентированная диаграмма:
- Используются средства для отображения состояний системы, активностей, переходов из
![Пример IDEF3 Объектно-ориентированная диаграмма: - Используются средства для отображения состояний системы, активностей,](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/1104365/slide-7.jpg)

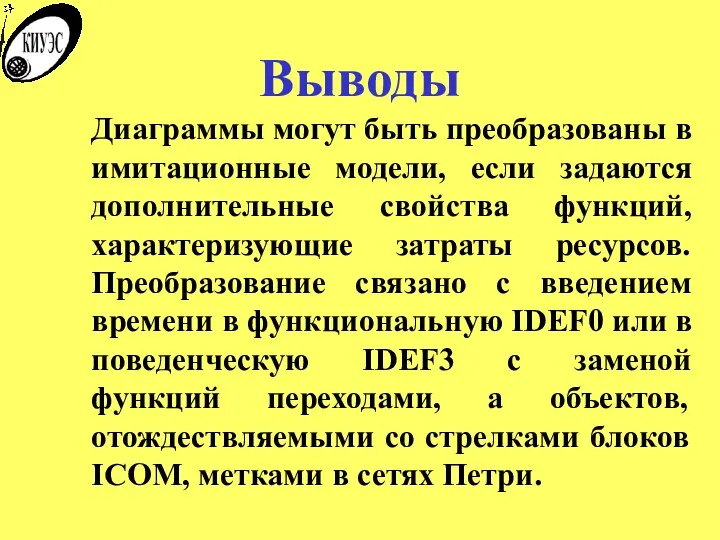

состояния в состояние и условий перехода
