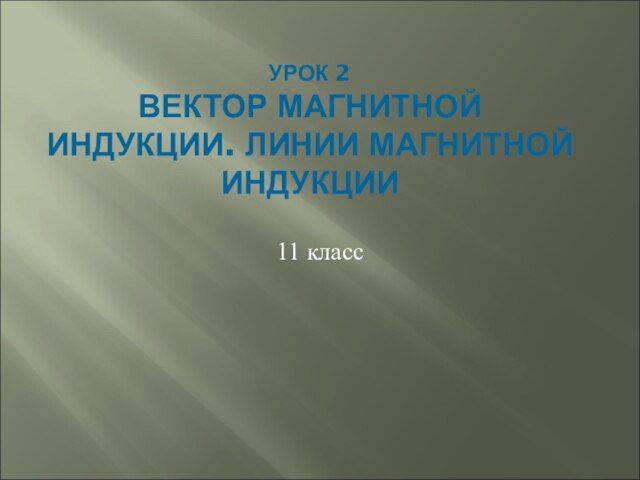

УРОК 2 ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ. ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

11 класс

УРОК 2 ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ. ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ 11 класс

Слайд 2

Цель урока:

ввести понятия вектор магнитной индукции и линии магнитной индукции

Цель урока: ввести понятия вектор магнитной индукции и линии магнитной индукции

Слайд 3

Вектор магнитной индукции

Векторная характеристика магнитного поля – магнитная индукция (

)
За направление вектора магнитной индукции принимается направление, которое показывает северный полюс N магнитной стрелки, свободно устанавливающейся в магнитном поле.
Это направление совпадает с направлением положительной нормали к замкнутому контуру с током
Вектор магнитной индукции Векторная характеристика магнитного поля – магнитная индукция ( )

Слайд 4

Положительная нормаль направлена в ту сторону, куда перемещается буравчик (с

правой нарезкой), если вращать его по направлению тока в рамке.

Вывод: направление вектора магнитной индукции устанавливают с помощью правила буравчика: если направление поступательного движения буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции

Положительная нормаль направлена в ту сторону, куда перемещается буравчик (с правой нарезкой),

Слайд 6

Графическое изображение магнитного поля

МП графически изображается с помощью линий магнитной

индукции – это линии, касательные к которым в любой их точке совпадают с вектором в данной точке поля.
Линии магнитной индукции не пересекаются.
Линии магнитной индукции замкнуты, поэтому МП является вихревым.
Графическое изображение магнитного поля МП графически изображается с помощью линий магнитной индукции

Слайд 7

Магнитное поле прямолинейного проводника
Концентрические замкнутые окружности, перпендикулярные этому проводнику с

током.
Магнитное поле катушки с током (соленоид)

Если длина соленоида много больше его диаметра, то МП внутри соленоида можно считать однородным.
Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга.

Магнитное поле прямолинейного проводника Концентрические замкнутые окружности, перпендикулярные этому проводнику с током.

Слайд 8

Магнитное поле Земли

Магнитное поле Земли

Слайд 9

Выводы по уроку:

МП – вихревое поле, в каждой точке поля

вектор магнитной индукции имеет определенное направление, которое указывает магнитная стрелка или его можно определить по правилу буравчика.
МП не имеет источников (магнитных зарядов в природе не существует).
Выводы по уроку: МП – вихревое поле, в каждой точке поля вектор

Слайд 10

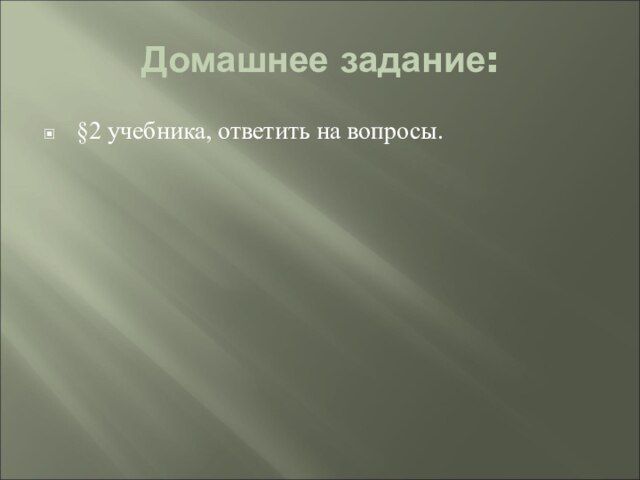

Домашнее задание:

§2 учебника, ответить на вопросы.

Домашнее задание: §2 учебника, ответить на вопросы.
