Слайд 10
Последовательность расчёта ферм.
1. Определить опорные реакции, каждая из которых = 0,5 всей
![Последовательность расчёта ферм. 1. Определить опорные реакции, каждая из которых = 0,5 всей нагрузки.](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-9.jpg)
нагрузки.
Слайд 11
4. Фермы называются балочными потому, что их опоры как у простых балок
![4. Фермы называются балочными потому, что их опоры как у простых балок](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-10.jpg)
– одна шарнирно-подвижная, другая – шарнирно-неподвижная
Слайд 12Стропильные и подстропильные фермы:
а) стропильные – основа для плит перекрытия
б) подстропильные- опора
![Стропильные и подстропильные фермы: а) стропильные – основа для плит перекрытия б) подстропильные- опора стропильных](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-11.jpg)
стропильных
Слайд 13
8. Отличие балочных ферм от консольных:
А) балочные крепятся двумя опорами и не
![8. Отличие балочных ферм от консольных: А) балочные крепятся двумя опорами и](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-12.jpg)
имеют свободного конца, где сходятся 2 стержня
Б) консольные фермы рассчитывают без определения опорных реакций
Слайд 16СТРОПИЛЬНЫЕ И ПОДСТРОПИЛЬНЫЕ ФЕРМЫ
![СТРОПИЛЬНЫЕ И ПОДСТРОПИЛЬНЫЕ ФЕРМЫ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-15.jpg)
Слайд 17РАСЧЁТ ФЕРМ
В реальной ферме крепления стержней в узлах жёсткие.
В расчётной
![РАСЧЁТ ФЕРМ В реальной ферме крепления стержней в узлах жёсткие. В расчётной](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-16.jpg)
схеме крепления стержней считают шарнирными, что связано с реализацией принятого упрощающего предположения о возможности пренебречь усилиями, возникающими при изгибе.
Слайд 20ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ
![ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-19.jpg)
Слайд 21ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ
![ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-20.jpg)
Слайд 22ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ
![ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ СВЯЗИ](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-21.jpg)
Слайд 23В фермах больших пролетов (более 36м), а также в фермах из алюминиевых
![В фермах больших пролетов (более 36м), а также в фермах из алюминиевых](/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/980825/slide-22.jpg)
сплавов или высокопрочных сталей возникают большие прогибы, которые ухудшают внешний вид конструкции и недопустимы по условиям эксплуатации.

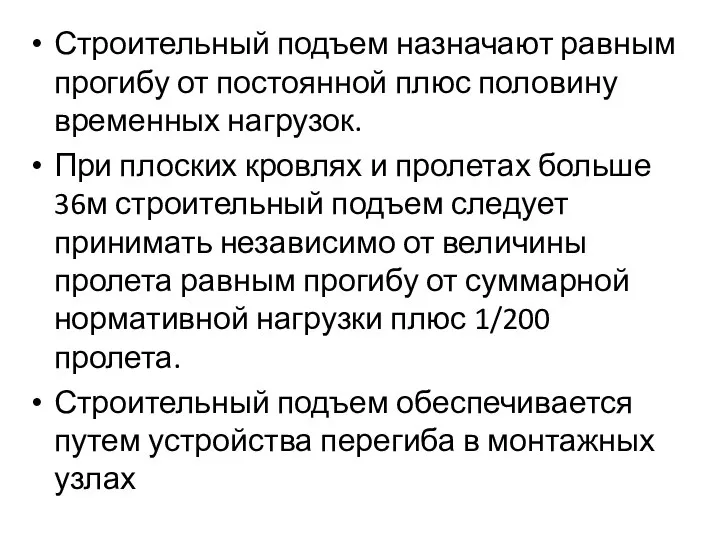

Провисание ферм предотвращается устройством стропильного подъема, т. е. изготовление ферм с обратным выгибом, который под действием нагрузки погашается, и ферма принимает проектное положение.
