Создание медицинских документов на основе стандарта HL7 v.3.0

Содержание

Слайд 2

Health Level Seven International

32 международных филиала по всему миру
56 рабочих групп

Health Level Seven International 32 международных филиала по всему миру 56 рабочих
специалистов, разрабатывающих стандарты различных областях медицины
Официальная аккредитация ANSI (American National Standards Institute)
Демократическая процедура согласования разработанных стандартов
Разработка стандартов в различных областях здравоохранения (HL7 v.2.x, HL7 v.3.0)

Слайд 3

Архитектура клинических документов (Clinical Document Architecture)

Создана и поддерживается Рабочей Группой HL7 по Структурированным

Архитектура клинических документов (Clinical Document Architecture) Создана и поддерживается Рабочей Группой HL7
Документам (Structure Document Work group)
Спецификация для обеспечения передачи документов, использующая
XML
Ссылочную Информационную Модель HL7 (RIM)
Методология версии 3
Справочники (SNOMED СТ, LOINC, МКБ, местные,…)
Существует два официально утвержденных стандарта ANSI/HL7 CDA R1.0-2000, ANSI/HL7 CDA R2.0-2005

Слайд 4

XML - расширяемый язык разметки

XML - eXtensible Markup Language (www.w3c.org)
В XML, структура

XML - расширяемый язык разметки XML - eXtensible Markup Language (www.w3c.org) В
и форматирование передается через разметку, которая внедрена в содержание




Пульс

Удовлетворительного наполнения и напряжения. Дефицита пульса нет.


Слайд 5

Ссылочная информационная модель Reference Information Model

Ссылочная информационная модель Reference Information Model

Слайд 6

Методология HL7 версии 3.0 HL7 Development Framework

Reference Information Model

RMIM

Hierarchical Description

XML Schema

линеаризация
дополнительные

Методология HL7 версии 3.0 HL7 Development Framework Reference Information Model RMIM Hierarchical
ограничения

алгоритм

подмножество RIM
более жесткие ограничения

Слайд 7

Свойства медицинского документа
Неизменность
Ответственность за содержание
Проверка подлинности
Связь с контекстом
Цельность
Легко читается человеком

Свойства медицинского документа Неизменность Ответственность за содержание Проверка подлинности Связь с контекстом Цельность Легко читается человеком

Слайд 8

Основные медицинские документы

Первичный осмотр

Выписной эпикриз

Основные медицинские документы Первичный осмотр Выписной эпикриз

Слайд 9

ГАИС «ЭСКУЛАП»
Терминальная технология на основе Citrix клиента
Система обмена статическими и видеоизображениями (DICOM

ГАИС «ЭСКУЛАП» Терминальная технология на основе Citrix клиента Система обмена статическими и
сервер)
Система медицинского документооборота

Слайд 10

Руководства по внедрению медицинских документов (первичный осмотр и выписной эпикриз)

Руководства по внедрению медицинских документов (первичный осмотр и выписной эпикриз)

Слайд 11

CDA документ = заголовок + тело

CDA Заголовок (для обработки компьютером)
Метаданные, требующиеся

CDA документ = заголовок + тело CDA Заголовок (для обработки компьютером) Метаданные,
для поиска, обмена и получения документа
CDA Тело (для чтения человеком)
Клинические данные

Слайд 12

Уровни семантической детализации документа CDA
Уровень 1: только метаданные (заголовок)
Уровень 2: Уровень 1

Уровни семантической детализации документа CDA Уровень 1: только метаданные (заголовок) Уровень 2:
+ структура документа (секции)
Уровень 3: Уровень 2 + медицинские термины (закодированные для машинной обработки)

Слайд 13

Заголовок документа CDA

Идентификация и классификация документа

Участиники

Документы и события относящиеся к данному документу

Заголовок документа CDA Идентификация и классификация документа Участиники Документы и события относящиеся к данному документу

Слайд 14

Уровень 1. Заголовок документа «Первичный осмотр» (XML фрагмент)



Уровень 1. Заголовок документа «Первичный осмотр» (XML фрагмент) Первичный осмотр : . .. …
extension=‘Первичный_осмотр_CDA2_2008_рус' root='1.2.643.2.70'/>





Первичный осмотр

:
.
..

Слайд 15

Уровень 2. Тело документа «Первичный осмотр» (Мастер)

Уровень 2. Тело документа «Первичный осмотр» (Мастер)

Слайд 16




Органы</div></h3></h3><img onerror="this.setAttribute('data-error', 1)" width="720" height="540" alt="Органы дыхания Дыхание в легких везикулярное с жестким оттенком, проводится во все" loading="eager" data-nuxt-img sizes="(max-width: 1024px) 480px, 720px" srcset="/_ipx/f_webp&q_80&fit_contain&s_480x360/imagesDir/jpg/458594/slide-15.jpg 480w, /_ipx/f_webp&q_80&fit_contain&s_720x540/imagesDir/jpg/458594/slide-15.jpg 720w, /_ipx/f_webp&q_80&fit_contain&s_960x720/imagesDir/jpg/458594/slide-15.jpg 960w, /_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/458594/slide-15.jpg 1440w" src="/_ipx/f_webp&q_80&fit_contain&s_1440x1080/imagesDir/jpg/458594/slide-15.jpg" class="slides-image"><!----><div class="slides-content">дыхания
Дыхание в легких везикулярное с жестким оттенком, проводится во все отделы. Хрипов, крепитации и шума трения плевры нет.



Система кровообращения
Границы сердца не расширены, тоны сердца приглушены, ритмичные. Ритм синусовый.

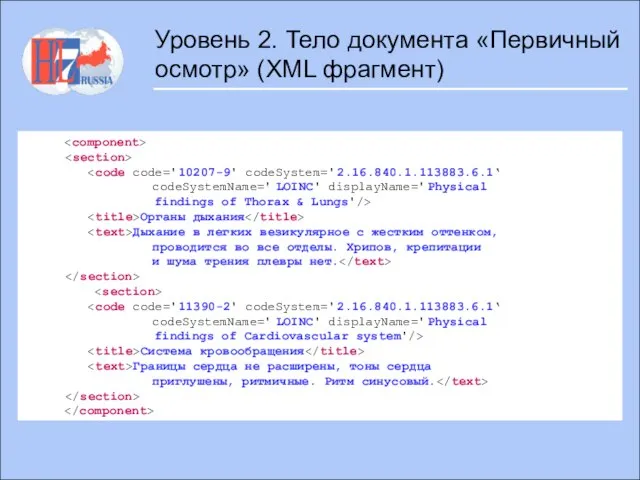

Уровень 2. Тело документа «Первичный осмотр» (XML фрагмент)

Слайд 17

Уровень 3. Тело документа «Первичный осмотр» (Мастер)

Уровень 3. Тело документа «Первичный осмотр» (Мастер)

Слайд 18


codeSystem="2.16.840.1.113883.6.96"
codeSystemName="SNOMED CT"
displayName="Основной диагноз"/>

codeSystem="2.16.840.1.113883.6.96" codeSystemName="SNOMED CT" displayName="Основной диагноз"/> codeSystem="2.16.840.1.113883.6.96" codeSystemName="SNOMED CT" displayName="Контактный дерматит"> codeSystem="1.2.643.2.43.5.102.1.10" codeSystemName="МКБ10"

codeSystem="2.16.840.1.113883.6.96"
codeSystemName="SNOMED CT"
displayName="Контактный дерматит">
codeSystem="1.2.643.2.43.5.102.1.10"
codeSystemName="МКБ10"
displayName="Аллергический контактный дерматит, вызванный красителями"/>

codeSystem="2.16.840.1.113883.6.96"
codeSystemName="SNOMED CT"
displayName="Кожа на пальце"/>

Элемент code – Тип диагноза

Элемент value – Формулировка диагноза

Элемент targetSiteCode – Локализация

Уровень 3. Тело документа «Первичный осмотр» (XML фрагмент)

Слайд 19

Члены Российского Филиала HL7

ЗАО «Медицинские информационные технологии»
ООО «Комплексные медицинские информационные

Члены Российского Филиала HL7 ЗАО «Медицинские информационные технологии» ООО «Комплексные медицинские информационные
системы»
ООО «Программы и комплексы»
ООО «AGFA»
ООО «ИНТЕРИН ТЕХНОЛОГИИ»

www.hl7-russia.org
