Оптика и основы микроскопии

Содержание

Слайд 2

ВВЕДЕНИЕ

Оптика — это раздел физики, изучающий процессы излучения света, его распространения в

ВВЕДЕНИЕ Оптика — это раздел физики, изучающий процессы излучения света, его распространения
различных средах и взаимодействия с веществом.
Оптическое излучение представляет собой электромагнитные волны, и поэтому оптика является частью общего учения об электромагнитном поле.
Свет имеет двойственный характер (корпускулярно-волновой дуализм). В одних оптических явлениях преобладают волновые свойства света (свет как электромагнитная волна) в других - корпускулярные (свет ведет себя как поток частиц).

Слайд 3

ВВЕДЕНИЕ

В зависимости от круга рассматриваемых явлений оптику разделяют на
геометрическую, в

ВВЕДЕНИЕ В зависимости от круга рассматриваемых явлений оптику разделяют на геометрическую, в
основе которой лежат понятия световых лучей;
волновую, изучающую явления, в которых проявляются волновые свойства света;
квантовую, изучающую взаимодействие света с веществом, в котором проявляются корпускулярные свойства света;

Слайд 4

ГЕОМЕТРИЧЕСКАЯ ОПТИКА

Геометрическая или лучевая оптика - крайний случай волновой оптики, когда длина

ГЕОМЕТРИЧЕСКАЯ ОПТИКА Геометрическая или лучевая оптика - крайний случай волновой оптики, когда
волны λ → 0, т.е. длина волны намного меньше по сравнению с размером объектов. Световой луч - первый элемент геометрической оптики, прямая линия, вдоль которой переносится световая энергия.

Слайд 5

Когда свет падает на границу двух сред, происходит отражение и преломление света.

ГЕОМЕТРИЧЕСКАЯ

Когда свет падает на границу двух сред, происходит отражение и преломление света. ГЕОМЕТРИЧЕСКАЯ ОПТИКА
ОПТИКА

Слайд 6

1. Падающий (1) световой луч, отраженный (2) и преломленный (3) световые лучи,

1. Падающий (1) световой луч, отраженный (2) и преломленный (3) световые лучи,
находятся в одной плоскости с нормалью к границе раздела двух сред в точке падения.

ГЕОМЕТРИЧЕСКАЯ ОПТИКА

Слайд 7

где угол падения (i1) является углом между направлением распространения волны и нормальнью

где угол падения (i1) является углом между направлением распространения волны и нормальнью
к границе; угол отражения (i’1) является углом между направлением распространения отраженной волны и нормалью к границе.

2. Угол отражения
равен углу падения:

i1'=i1

ЗАКОН ОТРАЖЕНИЯ

Слайд 8

где n21 - относительный
показатель преломления
второй среды относительно первой

3. Отношения между

где n21 - относительный показатель преломления второй среды относительно первой 3. Отношения
синусом угла падения (i1) и синусом угла преломления (i2) являются постоянной величиной для двух данных сред:

ЗАКОН ПРЕЛОМЛЕНИЯ

Слайд 9

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ

Преломление света происходит из-за изменения фазовой скорости v распространения света при

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ Преломление света происходит из-за изменения фазовой скорости v распространения света
переходе от одной среды к другого, и относительный показатель n21 преломления равен обратному отношению этих скоростей:
Абсолютным показателем преломления среды называется величина n , равная отношению скорости электромагнитных волн в вакууме c к их фазовой скорости v в среде.

Слайд 10

Относительный показатель преломления второй среды относительно первой равен отношению абсолютных показателей преломления

Относительный показатель преломления второй среды относительно первой равен отношению абсолютных показателей преломления
двух сред:
где n1 = c /v1 и n2 = c/v2 - абсолютные показатели преломления первой и второй среды. Если n21 > 1 (n2 >n1), вторая среда считается оптически более плотной, чем первая.

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ

Слайд 11

Если свет из среды 1 с бóльшим показателем преломления падает на границу

Если свет из среды 1 с бóльшим показателем преломления падает на границу
со средой с мéньшим показателем преломления 2 ( n1>n2 ), то угол i2 > i1 и n21<1. Существует угол i1пр, когда угол отражения i2 = π/2. При
углах падения i≥iпр
(sin (ilim)= n2l) не будет
преломленных волн и
весь падающий свет
полностью отражается
оптически менее плотной
средой

ПОЛНОЕ ВНУТРЕННЕЕ ОТРАЖЕНИЕ

Слайд 12

Это явление называется полным внутренним отражением света. Соответствующий угол i1пр называют предельным

Это явление называется полным внутренним отражением света. Соответствующий угол i1пр называют предельным
углом полного внутреннего отражения.
С другой стороны, если свет из оптически менее плотной среды 1 падает на границу раздела с оптически более плотной средой 2 ( n1 < n2), существует максимальный угол (i2≤ i2пр и sin(i2lim)=l/n21) преломления называемый предельным углом преломления

ПОЛНОЕ ВНУТРЕННЕЕ ОТРАЖЕНИЕ

Слайд 13

ОТРАЖЕНИЕ И ПРЕЛОМЛЕНИЕ СВЕТА НА ГРАНИЦЕ ВОЗДУХА С ВОДОЙ

ОТРАЖЕНИЕ И ПРЕЛОМЛЕНИЕ СВЕТА НА ГРАНИЦЕ ВОЗДУХА С ВОДОЙ

Слайд 14

РЕФРАКТОМЕТРИЯ

Предельные углы преломления i2пр и полного внутреннего отражения iпр для данных сред

РЕФРАКТОМЕТРИЯ Предельные углы преломления i2пр и полного внутреннего отражения iпр для данных
зависят от их показателей преломления. Данное свойство применяется в устройствах для измерения показателей преломления веществ - рефрактометрах. Их используют в медицине для определения концентрации веществ в растворе (например, содержания белка в сыворотке крови и т. п.), что основано на зависимости показателя преломления раствора от концентрации растворенного вещества.

Слайд 15

Линзой называется прозрачное тело, ограниченное с двух сторон криволинейной поверхностью. (В частном

Линзой называется прозрачное тело, ограниченное с двух сторон криволинейной поверхностью. (В частном
случае одна из поверхностей может быть плоской). Чаще всего, линзы имеют сферические поверхности.
Линза называется тонкой, если ее толщина значительно меньше, чем радиусы кривизны R1 и R2 обеих поверхностей. В противном случае она считается толстой. На оптических схемах линзы обычно обозначают двунаправленной стрелкой.
Прямая, проходящая через центры кривизны поверхностей линзы, называется главной оптической осью.

ТОНКИЕ ЛИНЗЫ

Слайд 16

ТОНКИЕ ЛИНЗЫ

Точка "О" - оптический центр линзы. Главная плоскость линзы проходит через

ТОНКИЕ ЛИНЗЫ Точка "О" - оптический центр линзы. Главная плоскость линзы проходит
ее оптический центр перпендикулярно главной оси. Лучи проходят вдоль главных и побочных оптических осей линзы, не преломляясь.

Слайд 17

где n21=n2/n1; n2 и n1 - абсолютные показатели преломления материала линзы и

где n21=n2/n1; n2 и n1 - абсолютные показатели преломления материала линзы и
окружающей среды; R1 и R2 - радиусы кривизны передней и задней поверхностей; a1 и a2 – расстояния до объекта и его изображение, измеренные от центра линзы вдоль ее главной оси.

ТОНКИЕ ЛИНЗЫ

Слайд 18

Линза называется собирающей (положительной), если фокусное расстояние f > 0, рассеивающей (отрицательной)

Линза называется собирающей (положительной), если фокусное расстояние f > 0, рассеивающей (отрицательной)
если f < 0.
Главными фокусами линзы F1 и F2 называются точки, лежащие на главной оптической оси, на расстоянии f по обе стороны от оптического центра линзы.

ФОКУСНОЕ РАССТОЯНИЕ ТОНКОЙ ЛИНЗЫ

Слайд 19

ОПТИЧЕСКАЯ СИЛА ЛИНЗЫ

Величина Ф= 1/f называется оптической силой линзы. Ее единица —

ОПТИЧЕСКАЯ СИЛА ЛИНЗЫ Величина Ф= 1/f называется оптической силой линзы. Ее единица
диоптрия (дптр) — оптическая сила линзы с фокусным расстоянием 1 м. Следовательно,
[Ф] = дптр ; 1 дптр =1/м = м-1.
Для собирающих линз Ф>0; для рассеивающих Ф<0.

Слайд 20

ТИПЫ ТОНКИХ ЛИНЗ

Типы линз: 1)двояковыпуклые; 2) плосковыпуклые; 3) двояковогнутые; 4) плосковогнутые; 5)

ТИПЫ ТОНКИХ ЛИНЗ Типы линз: 1)двояковыпуклые; 2) плосковыпуклые; 3) двояковогнутые; 4) плосковогнутые; 5) выпукло-вогнутые.
выпукло-вогнутые.

Слайд 21

ОСНОВЫ МИКРОСКОПИИ

Систему линз, помещенных один за другим, называют составными линзами или оптической

ОСНОВЫ МИКРОСКОПИИ Систему линз, помещенных один за другим, называют составными линзами или
системой. Оптическая система сосредоточена, если центры кривизны всех ее преломляющих поверхностей лежат на единственной прямой линии, названной основной оптической осью системы.
Элементарное оптическое устройство – лупа, собирающая линза или система линз с небольшим фокусным расстоянием (10-100 мм). Увеличение лупы от 2 до 50. Наблюдаемый объект (AB) помещают в переднюю фокальную плоскость линзы или немного ближе.

Слайд 22

ОСНОВЫ МИКРОСКОПИИ

ОСНОВЫ МИКРОСКОПИИ

Слайд 23

Одна из особенностей лупы - увеличение (Г). увеличение лупы - отношение визуальной

Одна из особенностей лупы - увеличение (Г). увеличение лупы - отношение визуальной
высоты h', когда объект наблюдается с помощью лупы к визуальной высоте h, когда тот же самый объект наблюдается глазом на расстоянии наилучшего зрения (q = 25 см):
Г = h '/h = q/p.
Увеличение показывает, во сколько раз размер изображения на сетчатке глаза в первом случае больше, чем во втором.

ОСНОВЫ МИКРОСКОПИИ

Слайд 24

ОСНОВЫ МИКРОСКОПИИ

ОСНОВЫ МИКРОСКОПИИ

Слайд 25

Объект (O) высоты h преобразуется на сетчатке глаза в объект O''. Линза

Объект (O) высоты h преобразуется на сетчатке глаза в объект O''. Линза
объектива (Lob) проецирует реальное и перевернутое изображение O, увеличенное до размера изображения O' в промежуточной плоскости микроскопа. Это происходит в диафрагме окуляра на фиксированном расстоянии (fb + z') позади цели. На этой диаграмме fb представляет заднее фокусное расстояние цели, и z' является оптической длиной тубуса микроскопа. Промежуточное изображение O' далее увеличивается окуляром микроскопа (Ley) и образует вертикальное изображение объекта O'' на сетчатке, которое кажется наблюдателю перевернутым.

ОСНОВЫ МИКРОСКОПИИ

Слайд 26

Увеличение микроскопа – произведение увеличения объектива на увеличение окуляра

z’ – длина тубуса
fob

Увеличение микроскопа – произведение увеличения объектива на увеличение окуляра z’ – длина
– фокусное расстояние объектива
fey – фокусное расстояние окуляра
D - расстояние наилучшего зрения нормального глаза. D = 25 cm

ОСНОВЫ МИКРОСКОПИИ

Слайд 27

В волновой оптике световые волны рассматриваются как электромагнитные волны. Согласно теории Максвелла,

В волновой оптике световые волны рассматриваются как электромагнитные волны. Согласно теории Максвелла,
в электромагнитной волне синхронно колеблются векторы Е (напряженность электрического поля) и H (напряженность магнитного поля).

Электромагнитные волны являются поперечными, т.е. векторы E, H перпендикулярны направлению распространения волны v и образуют с ним правовинтовую систему.

ПОЛЯРИЗАЦИЯ СВЕТА

Слайд 28

Плоскость, где векторы E и v расположены, называют плоскостью поляризации света. И

Плоскость, где векторы E и v расположены, называют плоскостью поляризации света. И
сам свет (излучение) называют плоско поляризованным, в более сложном случае, в электромагнитной волне, которую вектор E (H - соответственно) может вращаться однородно, при распространении света. Тогда такое излучение называют циркулярно поляризованным.
Свет представляет собой суммарное электромагнитное излучение множества атомов. Именно поэтому обычный свет не поляризован: направление вектора E изменяется беспорядочно.

ПОЛЯРИЗАЦИЯ СВЕТА

Слайд 29

Удобно показать обычный луч света (неполяризованный) как прямую линию, имеющую равное количество

Удобно показать обычный луч света (неполяризованный) как прямую линию, имеющую равное количество
проекций в форме черточек и точек (a). Прямая линия с точками или чертами означает луч плоско поляризованного света (b, c). Свет, имеющий и обычные и поляризованные компоненты, называют частично поляризованным. Луч частично поляризованного света показывает различное число точек и черточек (d), их отношение отражает степень поляризации.

ПОЛЯРИЗАЦИЯ СВЕТА

Слайд 30

Устройство, позволяющее получить поляризованный свет из обычного, называют поляризатором. Поляризатор пропускает только

Устройство, позволяющее получить поляризованный свет из обычного, называют поляризатором. Поляризатор пропускает только
компонент вектора E (и соответственно H), который совпадает с некоторой плоскостью, названной главной плоскостью поляризатора. Поляризатор может также использоваться для анализа поляризованного света. В этом случае он называют анализатором.
Если обычный свет падает на поляризатор, то интенсивность плоско поляризованного света, проходящего через поляризатор, будет равна половине интенсивности падающего света.

ПОЛЯРИЗАТОР

Слайд 31

Во время вращения главной плоскости поляризатора плоскость поляризации света, прошедшего через

Во время вращения главной плоскости поляризатора плоскость поляризации света, прошедшего через поляризатор,
поляризатор, также вращается, но его интенсивность постоянна и равна половине интенсивности обычного падающего света.
Когда плоско поляризованный свет с амплитудой электрического вектора E0 падает на поляризатор, только компонент вектора, E0, который параллелен плоскости поляризатора (E), проходит через него:

ПОЛЯРИЗАТОР

где ϕ - угол между плоскостью поляризации и плоскостью поляризатора.

Слайд 32

ЗАКОН МАЛЮСА

Поскольку интенсивность света пропорциональна квадрату амплитуды колебания,
где I0 - интенсивность плоско

ЗАКОН МАЛЮСА Поскольку интенсивность света пропорциональна квадрату амплитуды колебания, где I0 -
поляризованных волн на входе ; I - интенсивность света после поляризатора.

Слайд 33

ПОЛЯРИЗАЦИЯ СВЕТА

ПОЛЯРИЗАЦИЯ СВЕТА

Слайд 34

Некоторые прозрачные кристаллы обладают свойством двойного лучепреломления: когда на такой кристалл падает

Некоторые прозрачные кристаллы обладают свойством двойного лучепреломления: когда на такой кристалл падает
свет, он разделяется внутри кристалла на два луча, распространяющихся с разными скоростями и в различных направлениях . Один из лучей удовлетворяет закону преломления и лежит в одной плоскости с падающим лучом и нормалью, и называется обыкновенным (о). Его показатель преломления не зависит от направления распространения луча. Показатель преломления необыкновенного луча (е) зависит от направления распространения луча, т.е. он не подчиняется закону преломления.

ДВОЙНОЕ ЛУЧЕПРЕЛОМЛЕНИЕ

Слайд 35

Призма Николя представляет собой две одинаковые треугольные призмы из исландского шпата, склеенные

Призма Николя представляет собой две одинаковые треугольные призмы из исландского шпата, склеенные
тонким слоем канадского бальзама. Призма Николя дает полностью поляризованный свет, его плоскость поляризации, находится в главной плоскости призмы.
Поляризаторы, произведенные из турмалина, герапатита и других кристаллов, основаны на некоторых других принципах.

ПРИЗМА НИКОЛЯ

Слайд 36

Плоско поляризованный свет более упорядочен в пространстве по сравнению с обычным светом.

Плоско поляризованный свет более упорядочен в пространстве по сравнению с обычным светом.
У плоско поляризованного света есть постоянное положение плоскости поляризации. Некоторые вещества могут вращать плоскость поляризации проходящего через них света, в результате взаимодействия поляризованного света с веществом. Такие вещества называют оптически активными.

ПОЛЯРИМЕТРИЯ

Слайд 37

угол поворота оптически активными растворами:
где α - угол поворота плоскости поляризации, C

угол поворота оптически активными растворами: где α - угол поворота плоскости поляризации,
– концентрация оптически активного вещества в растворе, l - толщина слоя раствора (длина кюветки), α0 - постоянная вращения.
Формула может использоваться и для идентификации молекул посредством определения α0 для растворов известной концентрации (качественный анализ), и для определения концентрации известных веществ в растворах(количественный анализ).

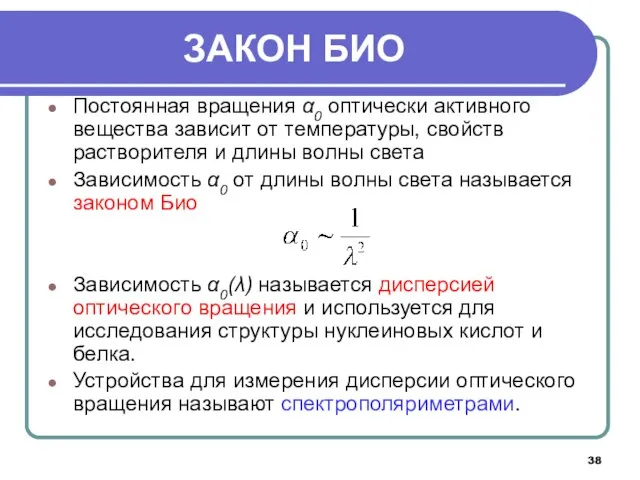

ПОЛЯРИМЕТРИЯ
